Ремонт рулевой рейки: устройство, симптомы износа и проверка неисправностей

От состояния рулевой рейки зависит управляемость автомобиля. Именно этот механизм передает усилие от руля к передним колесам и обеспечивает точную реакцию машины на действия водителя. Ремонт рулевой рейки Киа Спортейдж 3 может быть полным и частичным. Все зависит от характера поломки и степени износа детали.

Устройство и виды

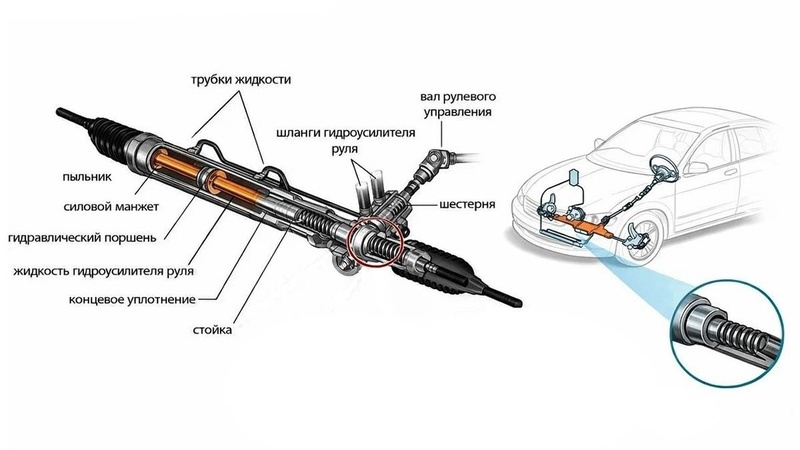

Конструкция рейки достаточно проста. Она состоит из таких элементов:

• Зубчатая рейка. Это металлический шток с нанесенными зубьями, который перемещается внутри корпуса в горизонтальном направлении. Именно его движение преобразуется в поворот колес.
• Распределительный механизм. Это элемент, соединенный с рулевым валом и взаимодействующий с зубчатой рейкой. В системах с гидроусилителем он отвечает за направление потоков рабочей жидкости, помогая изменять усилие на руле.
• Опорные втулки. Это специальные направляющие элементы из металла или износостойкого пластика. Они удерживают рейку в правильном положении и предотвращают появление лишнего люфта.
• Сальники и уплотнения. Это резиновые элементы, которые сохраняют герметичность корпуса и не допускают утечки жидкости в механизмах с гидроусилителем.
• Пыльники. Это защитные гофрированные чехлы, установленные по краям механизма. Они препятствуют попаданию внутрь воды, песка и дорожной грязи.
• Тяги и наконечники. Это соединительные элементы, которые передают движение рейки на поворотные кулаки и обеспечивают изменение направления движения автомобиля.

Принцип работы детали основан на простом преобразовании движения. Когда водитель поворачивает руль, вращение передается на рулевой вал и шестерню. Она входит в зацепление с зубчатой рейкой и перемещает ее в одну из сторон. Через рулевые тяги усилие передается на колеса, заставляя их поворачиваться.

То, как проходит ремонт рулевой рейки Kia Sportage 3 зависит от ее типа. Можно выделить несколько вариантов детали:

• Механическая рейка. Это самая простая конструкция, в которой усилие от руля напрямую передается на колеса. Отличается надежностью, но требует больше усилий при повороте.
• С ГУР. Использует давление рабочей жидкости от насоса, чтобы облегчить управление. Система делает руль мягче, но требует контроля состояния жидкости, шлангов и насоса.
• С ЭУР. Она оснащена электромотором, который помогает поворачивать колеса. Она не использует гидравлическую жидкость, экономичнее и проще в обслуживании.

Признаки износа

К ним можно отнести:

• Стук при движении по неровностям. Обычно он возникает в передней части автомобиля.
• Люфт руля.
• Подтеки жидкости. Этот признак характерен для гидравлических моделей. Подтеки масла на корпусе механизма или под автомобилем могут указывать на повреждение сальников и  других уплотнений.
• Машину ведет в сторону.
• Рывки руля.

Диагностика

Сначала оцените люфт руля на месте. Для этого установите машину на ровную поверхность и заглушите двигатель. Плавно покачайте руль вправо и влево, наблюдая за моментом, когда начинают двигаться передние колеса. Небольшой свободный ход считается нормой, но если рулевое колесо сильно болтается, то, скорее всего, изношены детали механизма.

Далее выполните проверку с работающим мотором. Медленно поверните руль от одного крайнего положения до другого и обратите внимание на плавность движения. Скрипы, стуки, рывки и изменение усилия при повороте могут свидетельствовать об износе детали.

Следующий этап – диагностика в движении. На ровной дороге проверьте, сохраняет ли автомобиль прямую траекторию, а на неровностях – есть ли  посторонние звуки. Стук, который ощущается через рулевое колесо при проезде ям, часто говорит об износе внутренних элементов рейки или ее креплений.

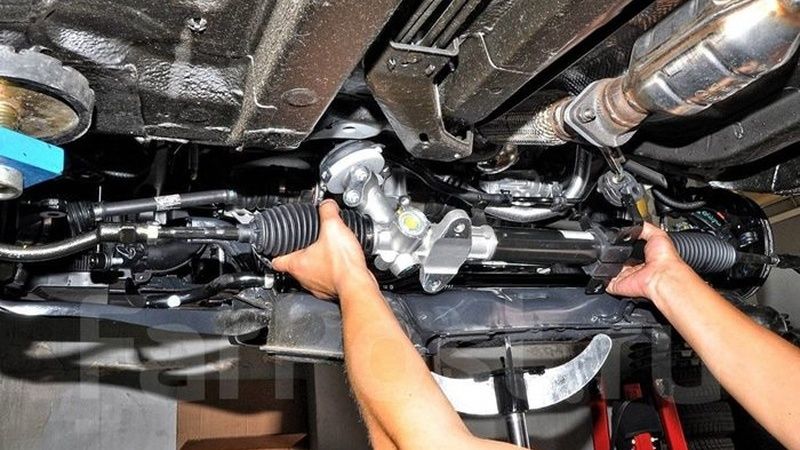

Также необходим визуальный осмотр. На подъемнике или смотровой яме проверьте состояние пыльников, креплений и корпуса рейки. Поврежденные пыльники, следы масла и ослабленные крепления могут привести к ускоренному износу механизма.
